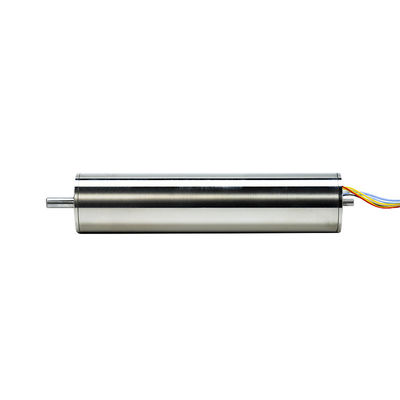

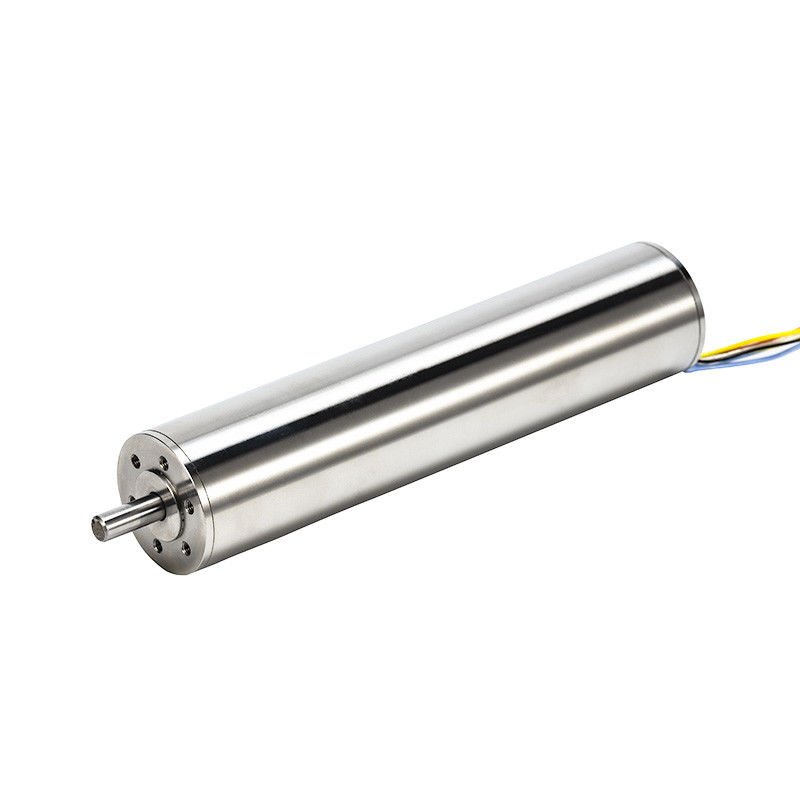

4 pôles rotor 32 mm moteur sans pinceau sans fente 306.8W 0.57N.m 5235RPM 24V 48V
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | PM |
| Certification: | CE, ROHS |
| Numéro de modèle: | PM32142C |
Conditions de paiement et expédition:
| Quantité de commande min: | 20 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | boîte de carton forte à l'extérieur, mousse polyester à l'intérieur |
| Délai de livraison: | 20 jours ouvrables |
| Conditions de paiement: | Je peux vous aider. , T/T |
| Capacité d'approvisionnement: | 90000pcs par mois |
|
Détail Infomation |
|||
| Type de moteur: | Moteurs sans fente sans balai | Diamètre de moteur: | 32 mm |
|---|---|---|---|
| Longueur du corps moteur: | 142 mm | Voltage nominal: | 24V, 48V ou sur mesure |
| Pas de charge Vitesse: | 7120 ou 6863 tours par minute ou sur mesure | Nombre de paires de pôles du rotor du moteur: | 2 |
| Type de roulement: | Type de roulement à billes silencieux à faible courant | Matériel d'aimant: | NdFeB |
| Puissance de sortie nominale: | 306.8W | ||
| Mettre en évidence: | Moteur sans pinceau de 32 mm,306.8W moteur sans fente sans balai,Moteur sans pinceau à rotor à 4 pôles |
||
Description de produit
Modèle:PM32142C Moteurs à courant continu sans fente et sans balai- rotor à 4 pôles
Applications typiques:
1Aérospatiale et Défense:
- Satellites et vaisseaux spatiaux - les moteurs sans pinceau sans fente sont utilisés pour diverses fonctions comme les systèmes de pointe d'antenne.
- Les véhicules aériens sans pilote (UAV) - les moteurs sans pinceau sans fente sont souvent utilisés dans les systèmes de propulsion.
2Équipement médical:
- Robots chirurgicaux - des moteurs sans pinceau sont utilisés pour contrôler le mouvement des bras robotiques.
- Équipement de diagnostic: dans les appareils d'imagerie médicale tels que les machines IRM, des moteurs sans pinceau sans fente sont utilisés dans les systèmes de contrôle du mouvement pour des composants tels que la table du patient.
3Automatisation industrielle:
- Systèmes de positionnement de haute précision: dans les machines à commande numérique par ordinateur (CNC), des moteurs sans pinceau sans fente sont utilisés pour le mouvement précis des outils de coupe ou des pièces.
- Machines d'emballage: dans les lignes d'emballage, ces moteurs sont utilisés pour entraîner des bandes transporteuses, des machines de remplissage et des machines d'étiquetage.
4- La robotique.
- Robots humanoïdes: Dans les robots humanoïdes, des moteurs sans pinceau sans fente sont utilisés dans les articulations pour fournir le mouvement nécessaire.
- Robots de service: pour les robots de service tels que les robots de nettoyage ou les robots de livraison, des moteurs sans broche sans fente sont utilisés dans les systèmes d'entraînement.
Données techniques du moteur:
| Série PM32142C | Unité | 001 | 002 | |
| 1 | tension | V | 24 | 48 |
| 2 | Le couple de marche | mNm | 568 | 2169.2 |
| 3 | Courant d'arrêt | Une | 17 | 34.1 |
| 4 | Pas de vitesse de charge | Rpm | 6863 | 7120 |
| 5 | Pas de courant de charge | Une | 0.278 | 0.22 |
| 6 | Vitesse nominale | RPM | 5215 | 5235 |
| 7 | Courant nominal | Une | 4.29 | 9.2 |
| 8 | Le couple nominal | mNm | 136.4 | 574.4 |
| 9 | Puissance de sortie nominale | W | 75 | 306.8 |
| 10 | Résistance terminale | Ohm, c' est quoi? | 1.41 | 1.41 |
| 11 | Inductance terminale | mH | 125 | 125 |
| 12 | Constante de l'EMF | Le nombre de rouleaux | 3.497 | 6.70 |
| 13 | Efficacité maximale | % | 78.6 | 85 |
| 14 | Coefficient de couple | MNm/A | 33.37 | 63.96 |
| 15 | Constante de vitesse | Rpm/V | 286 | 149 |
| 16 | Puissance maximale | W | 102 | 408.7 |
| 17 | Intérêt du rotor | g cm2 | 108.84 | 108.84 |
| Informations complémentaires | ||
| ● | nombre de paires de pôles du rotor | 2 |
| ● | Nombre de phases | 3 |
| ● | Plage de température de fonctionnement | -40°C... +150°C. Je vous en prie. |
| ● | Calcaires isolants | Classe F |
| ● | Les paramètres du moteur et la taille de l'arbre peuvent être réalisés selon la demande du client. | |
| ● | Options: boîte de vitesses | |
Tracé du contour du moteur (mm)
